8-KANAL HIGH-PERFORMANCE VERSTÄRKER MIT 12-KANAL DSP

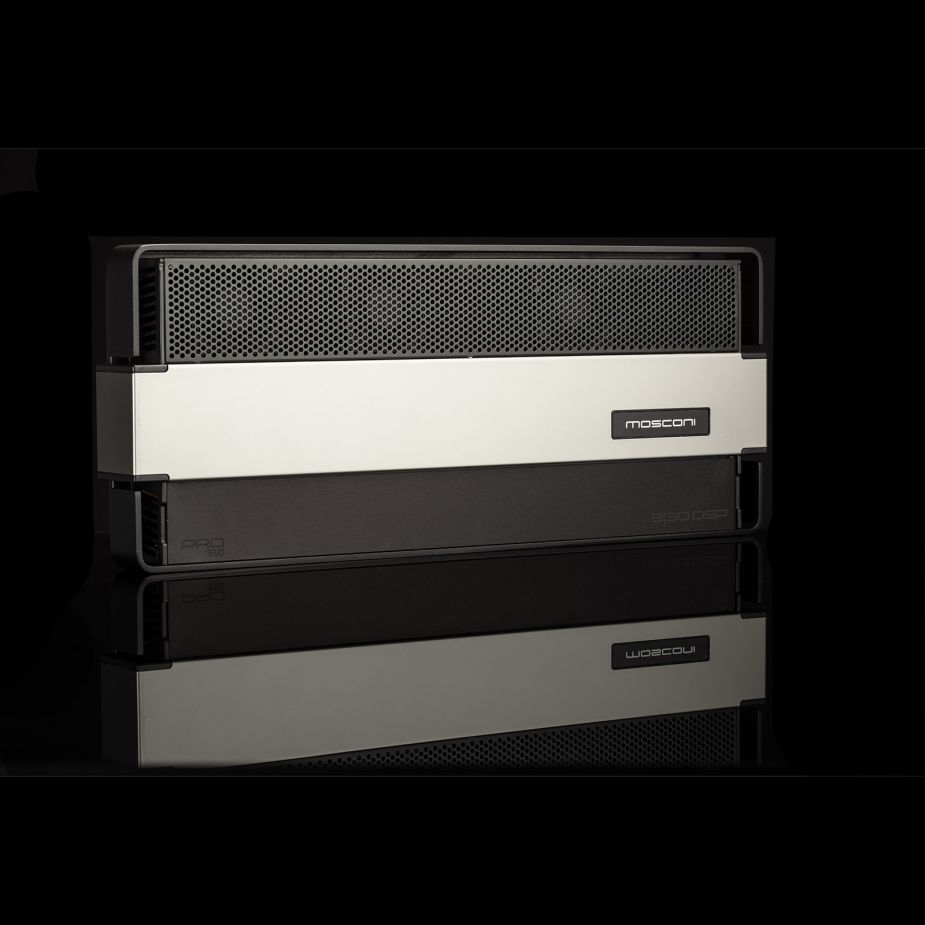

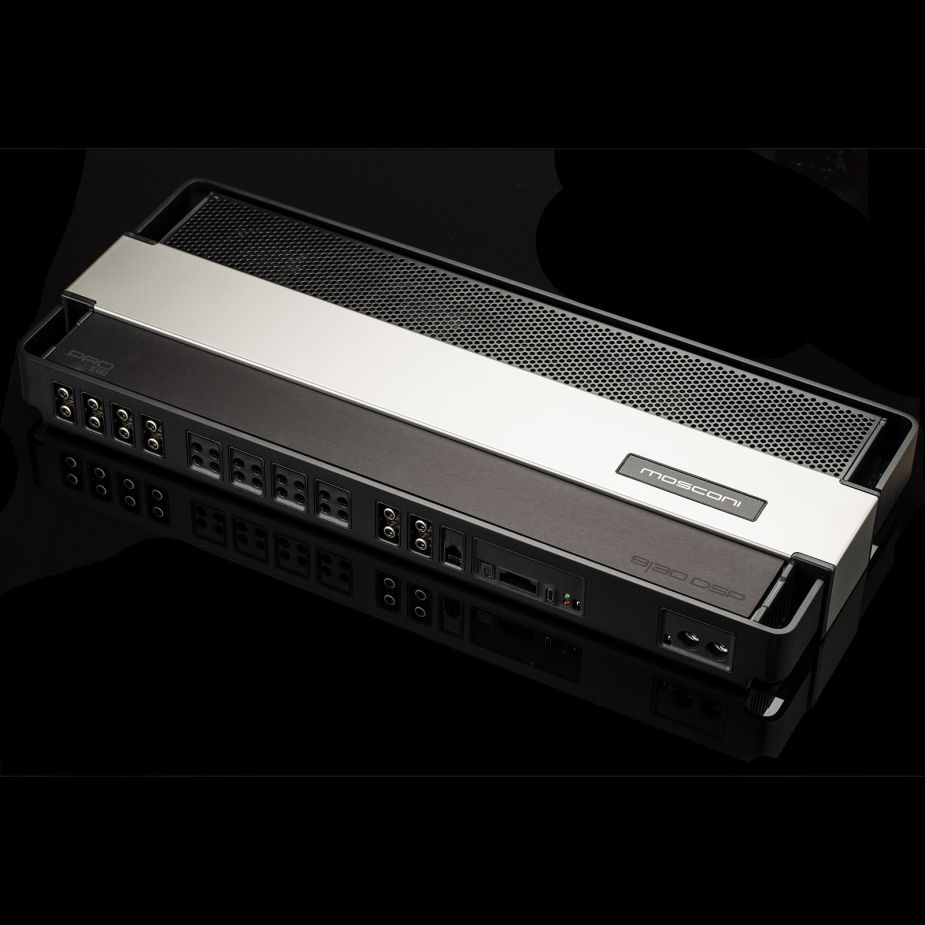

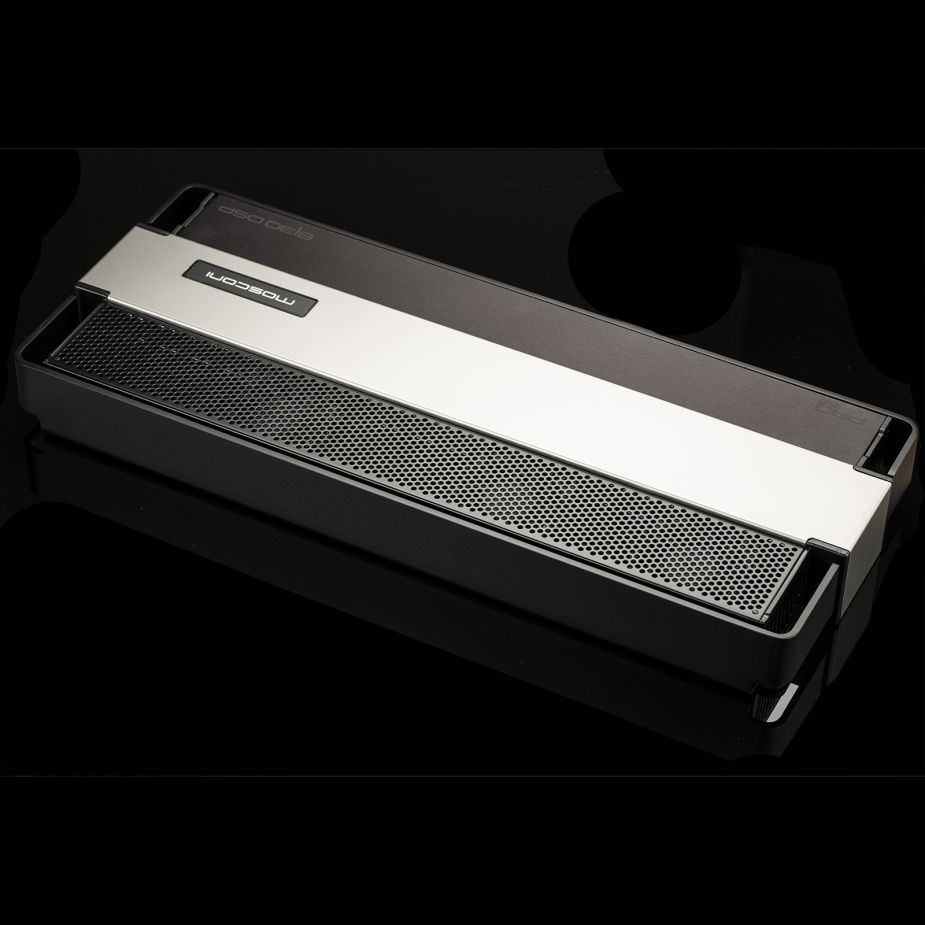

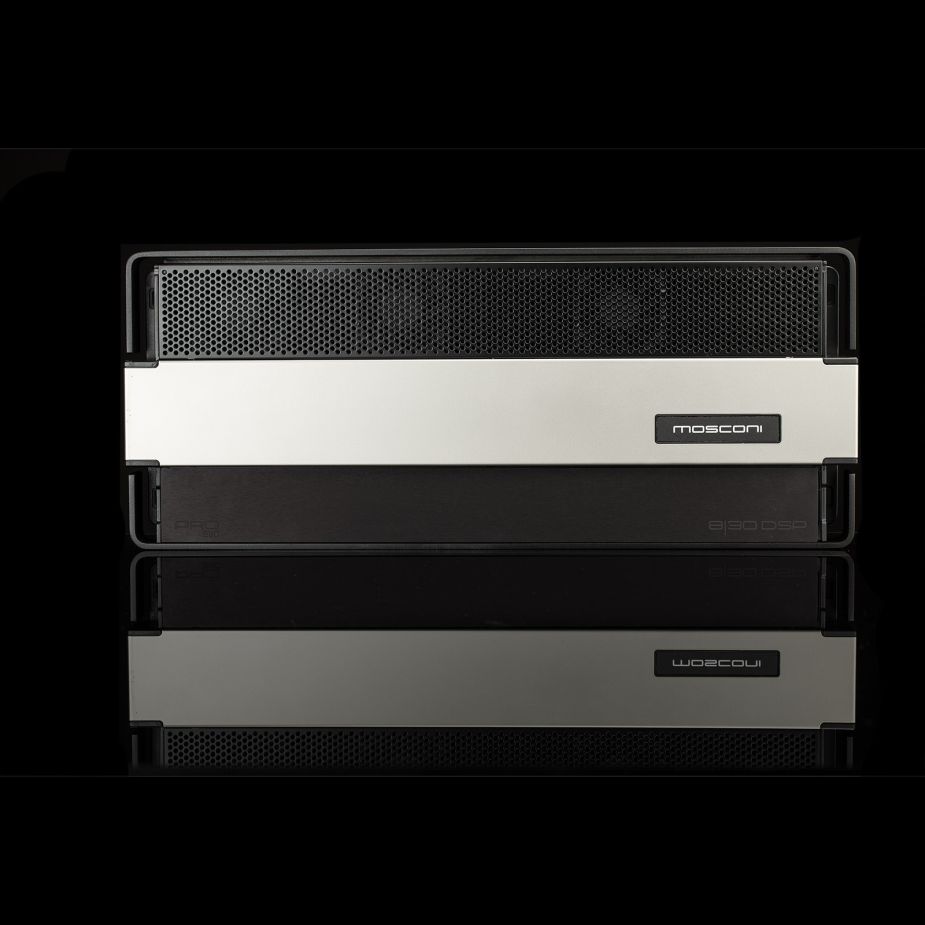

MOSCONI PRO 8|30 DSP EVO
- 8-Kanal Class-AB-Verstärker mit N-Kanal-MOSFET-Technologie
- 12-Kanal DSP mit 96 kHz / 24 Bit
- Individuelle Eingangskonfiguration über DIP-Schalter
ÜBERSICHT MOSCONI PRO 8|30 DSP EVO
Eight Channels. Pure Analog Power. Digital Precision.
Acht analoge Verstärkerkanäle. Zwölf DSP-Kanäle. Ein durchdachtes Gesamtkonzept.
Die MOSCONI PRO 8|30 DSP EVO verbindet acht hochwertige Class-AB-Verstärkerkanäle mit einem integrierten 12-Kanal-Digital-Signalprozessor. Ihre Architektur kombiniert analoge Leistungsverstärkung mit umfangreicher digitaler Signalbearbeitung und ist für anspruchsvolle, vollaktive Car-Audio-Systeme entwickelt.
Vier Kanäle liefern jeweils 90 Watt, vier weitere jeweils 170 Watt RMS an 4 Ohm. Diese asymmetrische Leistungsverteilung ermöglicht eine bedarfsgerechte Zuordnung der Verstärkerleistung: Die kleineren Kanäle können beispielsweise Hoch- und Mitteltöner versorgen, während die leistungsstärkeren Kanäle für Tieftöner oder andere leistungshungrige Lautsprecher zur Verfügung stehen.
Durch die zusätzliche Möglichkeit, die Verstärkerkanäle an 4 Ohm zu brücken, lässt sich die PRO 8|30 DSP EVO an unterschiedliche Systemkonfigurationen anpassen. Vier weitere, vollständig DSP-bearbeitete Cinch-Ausgänge ermöglichen außerdem die Integration externer Endstufen.
Analoge Class-AB-Technologie mit N-Kanal-MOSFET-Ausgangsstufen
Im Gegensatz zu digital schaltenden Class-D-Verstärkern arbeitet die PRO 8|30 DSP EVO mit acht analogen Class-AB-Leistungsstufen. Das Ausgangsstufenkonzept verwendet jeweils zwei identische N-Kanal-MOSFETs und ermöglicht damit eine weitgehend symmetrische Auslegung der Verstärkerschaltung.
Der Aufbau ist auf eine präzise Verstärkung des Musiksignals und ein kontrolliertes Verhalten der Ausgangsstufen ausgelegt. Mit einem Klirrfaktor von weniger als 0,05 % an 4 Ohm bei 1 kHz und 90 % der Nennleistung erfüllt die Endstufe hohe Anforderungen an eine verzerrungsarme Musikwiedergabe.
Die analoge Verstärkerarchitektur bildet damit die Grundlage für eine detailreiche und dynamische Wiedergabe, während die digitale Signalverarbeitung die individuelle Abstimmung jedes einzelnen Lautsprecherkanals übernimmt.
Leistungsfähiges Push-Pull-Schaltnetzteil
Die Stromversorgung ist ein wesentlicher Bestandteil jeder leistungsstarken Endstufe. Bei der PRO 8|30 DSP EVO kommt ein ungeregeltes Push-Pull-DC/DC-Schaltnetzteil mit einer Schaltfrequenz von 50 kHz zum Einsatz.
Die Push-Pull-Topologie verwendet abwechselnd arbeitende Schaltzweige, um die Energie von der Fahrzeugversorgung auf die sekundäre Versorgungsebene der Verstärkerschaltung zu übertragen. Dieses Verfahren ermöglicht eine kompakte und leistungsfähige Spannungswandlung für die acht analogen Ausgangsstufen.
Das Netzteil ist für eine Versorgungsspannung von 10 bis 16 Volt ausgelegt. Die integrierte 150-A-Absicherung und die thermische Überwachung sind auf die Anforderungen eines leistungsstarken Mehrkanalverstärkers abgestimmt.
Zusätzlich ist der Verstärker auf den kurzzeitigen Spannungseinbruch beim Startvorgang moderner Fahrzeuge vorbereitet. Spannungseinbrüche bis 7,5 Volt können für bis zu 300 Millisekunden überbrückt werden.
Hochwertiger Leiterplattenaufbau und durchdachte Konstruktion
Auch der interne Aufbau der PRO 8|30 DSP EVO ist auf die Anforderungen einer leistungsstarken analogen Mehrkanalendstufe ausgelegt.
Die vierlagige FR4-Leiterplatte mit 70 µm Kupfer ermöglicht eine gezielte Führung von Versorgungs-, Masse- und Signalverbindungen. Die erhöhte Kupferstärke unterstützt die Stromführung innerhalb der Verstärkerschaltung, während der mehrlagige Aufbau zusätzliche Möglichkeiten zur Trennung empfindlicher Signalbereiche von leistungsführenden Schaltungsteilen bietet.
Die mattschwarze Lötstoppmaske, vergoldete Leiterplattenoberflächen und vergoldete Anschlussklemmen ergänzen die Konstruktion.
Eine temperaturabhängige Lüftersteuerung unterstützt das Wärmemanagement. Der Lüfter wird bei 50 °C aktiviert und bei 45 °C wieder abgeschaltet. Eine zusätzliche thermische Schutzschaltung überwacht den Verstärkerbetrieb.
Zwölfkanal-DSP mit 96 kHz / 24 Bit
Das digitale Herzstück der PRO 8|30 DSP EVO ist ein leistungsfähiger 12-Kanal-DSP mit einer Abtastrate von 96 kHz und einer Auflösung von 24 Bit.
Alle zwölf DSP-Kanäle können individuell bearbeitet werden. Pro Kanal stehen 30 parametrische Equalizerbänder sowie umfangreiche Hochpass-, Tiefpass- und Bandpassfunktionen zur Verfügung. Durch die Kaskadierung der Filter sind Flankensteilheiten bis 60 dB pro Oktave möglich.
Die Laufzeitkorrektur lässt sich in Schritten von 0,01 Millisekunden bis zu 15 Millisekunden einstellen. Damit können unterschiedliche Lautsprecherpositionen im Fahrzeug präzise berücksichtigt werden. Eine individuelle Phasenumkehr und ein einstellbarer Gütefaktor erweitern die Abstimmungsmöglichkeiten.
Vier speicherbare Presets erlauben unterschiedliche Sound-Setups, die beispielsweise auf verschiedene Hörpositionen oder persönliche Klangvorlieben abgestimmt werden können.
Die acht internen Verstärkerkanäle und vier zusätzlichen DSP-Ausgänge ermöglichen komplexe aktive Lautsprecherkonfigurationen mit einer zentralen Signalverarbeitung.

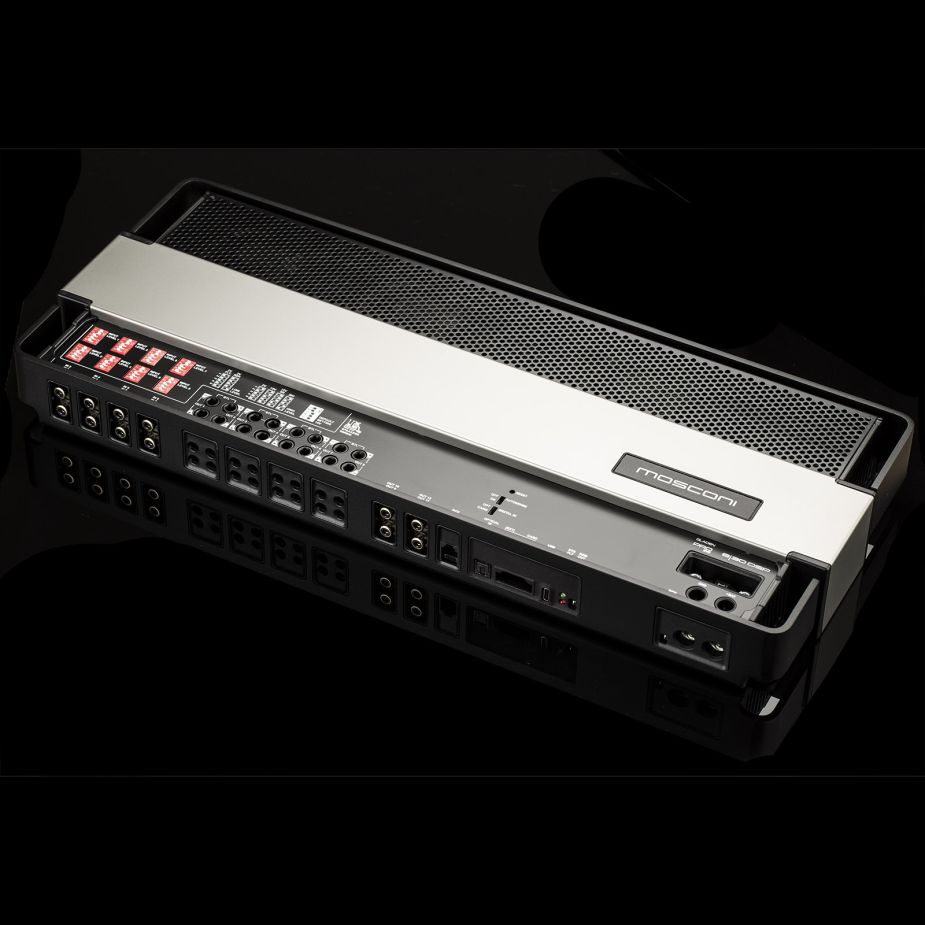

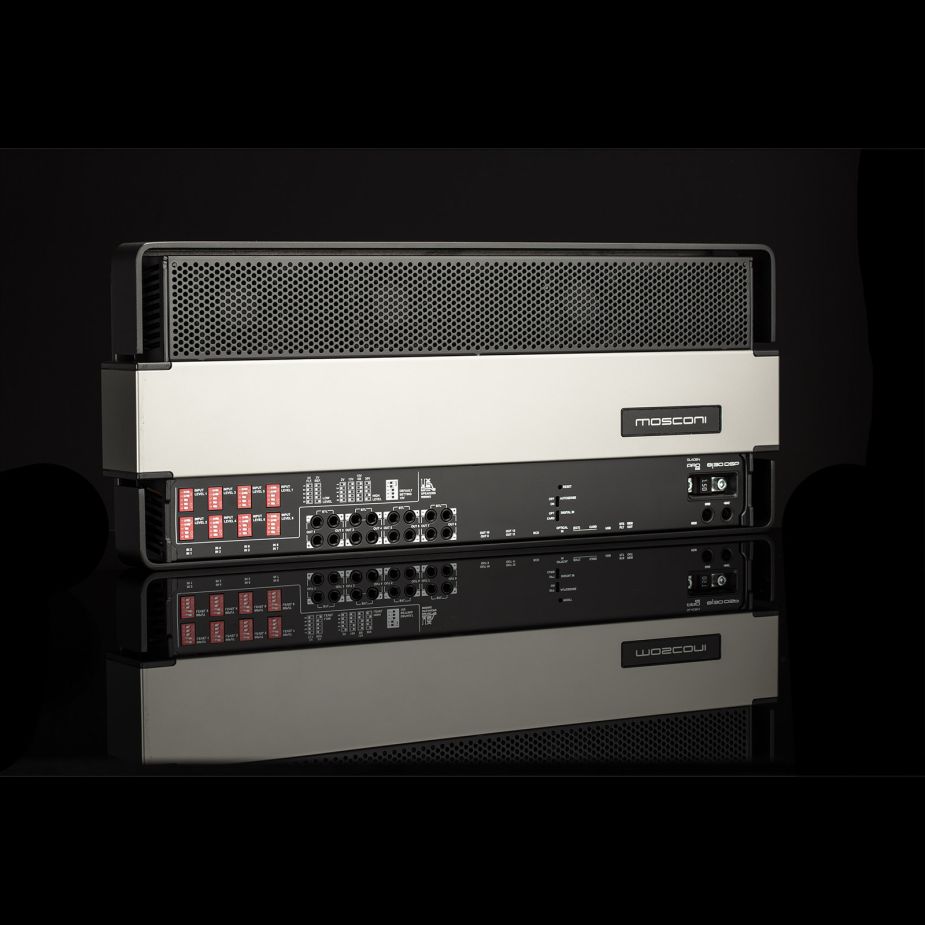

Individuelle Eingangskonfiguration über DIP-Schalter
Eine Besonderheit der PRO 8|30 DSP EVO ist die kanalweise Konfiguration der analogen Eingangsschaltung über DIP-Schalter.
Jeder Eingang kann entsprechend der verwendeten Signalquelle und der jeweiligen Fahrzeugarchitektur eingestellt werden. Neben Low-Level-Signalen über Cinch können auch High-Level-Signale mit Eingangsspannungen von 15 beziehungsweise 30 Volt RMS verarbeitet werden.
Die High-Level-Eingänge verfügen über eine Autosense-Funktion zur automatischen Einschalterkennung. Unterschiedliche Eingangsimpedanzen und Konfigurationen der Masseanbindung ermöglichen eine gezielte Anpassung an verschiedene Werksradios und OEM-Verstärker.
Auch die Unterstützung von Class-SB-Signalen erweitert die Integrationsmöglichkeiten bei entsprechenden werkseitigen Audiosystemen.
Die DIP-Schalter sorgen dabei für klar definierte, reproduzierbare Einstellungen ohne stufenlose Potentiometer.
Flexible Integration in moderne Audiosysteme
Neben den analogen Eingängen verfügt die PRO 8|30 DSP EVO über einen optischen Toslink-Digitaleingang und eine EXT_CARD-Schnittstelle für kompatible Erweiterungen.
Die Verbindung zur DSP-Software erfolgt über USB-C. Damit lassen sich die Signalzuordnung, Frequenzweichen, Equalizer, Laufzeitkorrekturen und weiteren DSP-Parameter am Computer konfigurieren.
Optional können kompatible MOSCONI Fernbedienungen wie DSP-RCD, DSP-RC mini oder GLADIATOR eingebunden werden.
Mit acht analogen Verstärkerkanälen, zwölf individuell einstellbaren DSP-Kanälen und einer vielseitigen Eingangskonfiguration bietet die PRO 8|30 DSP EVO die technischen Voraussetzungen für hochwertige aktive Mehrwegesysteme, bei denen analoge Verstärkertechnik und digitale Signalverarbeitung in einem gemeinsamen Gerät kombiniert werden.
TECHNISCHE DATEN MOSCONI PRO 8|30 DSP EVO
LEISTUNGSDATEN:
-
Ausgangsleistung an 4 Ohm:
4 × 90 Watt + 4 × 170 Watt RMS
-
Ausgangsleistung an 2 Ohm:
4 × 115 Watt + 4 × 220 Watt RMS
-
Brückenleistung an 4 Ohm:
2 × 230 Watt + 2 × 440 Watt RMS
VERSTÄRKERTECHNIK:
-
Verstärkerklasse:
Class AB
-
Ausgangsstufentechnologie:
N-Kanal-MOSFET
-
Anzahl Verstärkerkanäle:
8
-
Frequenzbereich:
20 Hz – 20 kHz (−3 dB)
-
Klirrfaktor an 4 Ohm:
< 0,05 % (1 kHz, 90 % Nennleistung)
-
Klirrfaktor an 2 Ohm:
< 0,055 % (1 kHz, 90 % Nennleistung)
-
Signal-Rausch-Abstand:
100 dB(A), bezogen auf Nennleistung
-
Dämpfungsfaktor an 4 Ohm:
> 105
-
Kanaltrennung:
> 66 dB (bezogen auf 10 W)
DSP & SIGNALVERARBEITUNG:
-
DSP-Kanäle:
12
-
DSP-Abtastrate / Auflösung:
96 kHz / 24 Bit
-
DSP-Prozessor:
32 Bit / 294,912 MHz
-
Parametrischer Equalizer:
30 Bänder pro Kanal
-
Hochpassfilter:
10 Hz – 20 kHz
-
Tiefpassfilter:
10 Hz – 20 kHz
-
Filtersteilheit:
6–12 dB/Okt. pro Filterstufe, kaskadiert bis 60 dB/Okt.
-
Bandpassfilter:
Unterstützt
-
Einstellbarer Q-Faktor:
0,5–40
-
Laufzeitkorrektur:
0–15 ms, in 0,01-ms-Schritten
-
Phasenumkehr:
0° / 180° pro Kanal

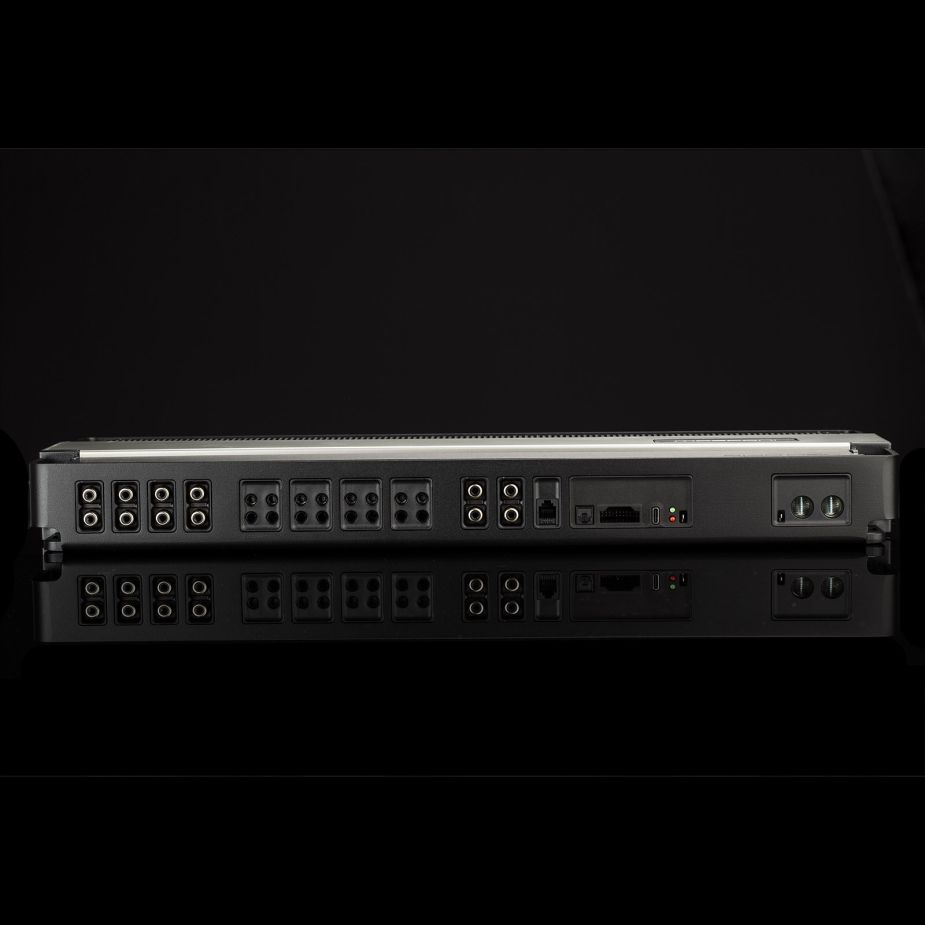

EINGÄNGE & AUSGÄNGE:
-
Analoge Eingänge:
8 × Cinch, kanalweise konfigurierbar
-
Eingangsempfindlichkeit Low Level:
2 V RMS
-
Eingangsempfindlichkeit High Level:
15 / 30 V RMS (15 V RMS Class SB)
-
Eingangsimpedanz Low Level:
10 kΩ
-
Eingangsimpedanz High Level:
6 Ω
-
Eingangskonfiguration:
Individuell pro Kanal über DIP-Schalter
-
High-Level-Autosense:
Ausschaltbar / BTL
-
Digitale Eingänge:
Optisch (Toslink) / EXT_CARD
-
Analoge DSP-Ausgänge:
4 × Cinch, 2 V RMS
-
Anschluss Programmierung:
USB-C
-
Kompatible Fernbedienungen:
MOSCONI DSP-RCD / DSP-RC mini / GLADIATOR
STROMVERSORGUNG & SCHUTZFUNKTIONEN
-
Schaltnetzteil:
Ungeregeltes Push-Pull DC/DC-Netzteil
-
Schaltfrequenz:
50 kHz
-
Betriebsspannung:
10–16 V DC
-
Sicherung:
150 A
-
Gesamtwirkungsgrad:
> 65 %
-
Ruhestrom bei 14,4 V:
1,8 A
-
Standby-Stromaufnahme:
< 2 mA
-
Remote-Ausgang:
10–16 V / 100 mA
-
Einschaltverzögerung (Mute):
3 Sekunden
-
Start-Stopp-Unterstützung:
Bis 7,5 V für maximal 300 ms
-
Lüftersteuerung:
Ein bei 50 °C / Aus bei 45 °C
-
Thermische Schutzabschaltung:
90 °C
-
Wiederanlauf nach Übertemperatur:
70 °C
ABMESSUNGEN & AUSFÜHRUNG
-
Abmessungen (B × T × H):
500 × 205 × 55 mm
-
Gewicht:
5,2 kg
-
Gehäuseausführung:
Schwarz / Titan
-
Leiterplattenaufbau:
4-lagig, FR4
-
Leiterplattenoberfläche:
Vergoldet
-
Anschlussklemmen:
Vergoldet
